REDEL

REDEL SP - Inner Push-Pull

Connecteur plastique hautement configurable avec Push-Pull interne
REDEL SP - Inner Push-Pull
Environnements intérieurs/protégés et extérieurs
Système de verrouillage breveté Push-Pull interne
Système de détrompage et code couleur
Matériau PPSU léger et exclusif
Résistant aux produits chimiques et à la stérilisation
Caractéristiques principales
Environnements intérieurs/protégés et extérieurs
Système de verrouillage breveté Push-Pull interne
Système de détrompage et code couleur
Matériau PPSU léger et exclusif
Résistant aux produits chimiques et à la stérilisation
Des solutions d'interconnexion fiables, de haute qualité et performantes
Solutions complètes modulaires et sur mesure
Présence mondiale avec des experts locaux, gestion des stocks et assemblage de câbles partout dans le monde

Formulaire et matériel

Environnement
Large gamme de connecteurs circulaires en plastique de haute qualité (PPSU), approuvés par les autorités médicales pour une utilisation en environnements intérieurs, protégés et extérieurs (IP50 & IP68).
Système de verrouillage
Système de verrouillage interne Push-Pull breveté, assurant des connexions et déconnexions fréquentes de manière simple, rapide, sûre et fiable. Ce système offre également une meilleure résistance aux chocs et une facilité d'enclenchement accrue.
Système de détrompage

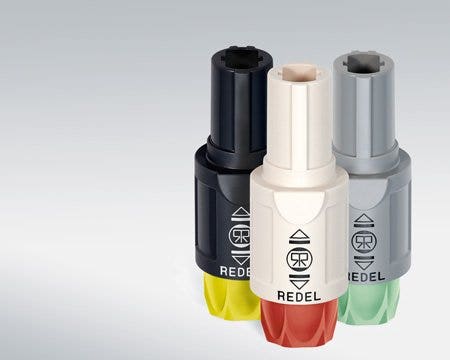

Système de clavetage garantissant une densité de contact élevée, avec plusieurs options de clavettes et de couleurs pour éviter les confusions.
Construction
Conception légère et compacte, éprouvée sur le terrain, avec une enveloppe extérieure en sulfone PPSU (approuvé par la FDA), permettant des cycles de stérilisation étendus et offrant une grande résistance aux produits chimiques.
Ergonomie
Conception ergonomique et à l'épreuve des écoulements.
Taille et modèle
Disponibles en différents modèles avec un concept modulaire, incluant la polarité inversée.

Configurations électriques

Configurations des inserts
Large choix de configurations d'inserts, y compris des contacts haute tension et basse tension à haute densité.
Conception
Qualifié pour les conceptions protégées contre les décharges électrostatiques : IEC 60601-1 (15kV)
REDEL
Utilisez le tableau pour comparer les 3 séries principales de la famille de connecteurs REDEL et identifier le(s) connecteur(s) le(s) le mieux adapté(s) à vos besoins spécifiques.
REDEL P - Push-Pull

REDEL P - Push-Pull

Voir plus de détails
REDEL SP - Inner Push-Pull

REDEL SP - Inner Push-Pull

Voir plus de détails
REDEL MP - Modular Inner Push-Pull

REDEL MP - Modular Inner Push-Pull

Voir plus de détails
Description Description Connecteur Push-Pull hautement configurable Description Connecteur Push-Pull Interne plastique hautement configurable Description Connecteurs modulaires en plastique
Verrouillage Verrouillage Push-Pull Verrouillage Push-Pull Interne Verrouillage Push-pull Interne
Taille Taille 3 tailles de ø 14.0 à ø 21.2 mm (fiches) Taille 1 taille ø 15.5 mm (fiches) Taille 1 taille ø 24.4 mm (fiches)
Options de guidage Options de guidage 6 options de guidage et 7 options de couleurs Options de guidage 4 options de guidage et 7 options de couleurs Options de guidage 4 options de guidage et 4 options de couleurs
Types de corps Types de corps Plus de 12 types de corps Types de corps Plus de 8 types de corps Types de corps Plus de 6 types de corps
Matériau du corps Matériau du corps PEI / PSU Matériau du corps PPSU Matériau du corps PPSU
Blindage Blindage - Blindage - Blindage -
Diamètre du câble Diamètre du câble 2.7 à 9.5 mm Diamètre du câble 2.5 à 7.5 mm Diamètre du câble Selon sélection du module
NB de contact(s) NB de contact(s) 2 à 34 NB de contact(s) 4 à 22 NB de contact(s) 5 à 144
AWG AWG 12 à 32 AWG 18 à 32 AWG 20 à 32
Types de contacts Types de contacts Multipole • Coaxial • Fibre Optique • Fluidique Haute Tension • Mixte • Thermocouple Types de contacts Multipole Types de contacts Multipole • Coaxial • Fibre Optique • Fluidique • Mixte
Type de connexion Type de connexion Soudure / Sertissage / Impression (PCB) Type de connexion Soudure / Sertissage / Impression (PCB) Type de connexion Soudure / Sertissage / Impression (PCB)
Sterilisation Sterilisation Steam / ETO / Gamma Sterilisation Steam / ETO Sterilisation Steam / ETO
Niveau d'étanchéité Niveau d'étanchéité IP50 / IP66 Niveau d'étanchéité IP50 Niveau d'étanchéité IP50
Température d'utilisation Température d'utilisation -55°C à 170°C Température d'utilisation -50°C à 170°C Température d'utilisation -50°C à 170°C*
*sauf avec modules PCB
Cycles d'accouplement Cycles d'accouplement > 1000 Cycles d'accouplement > 2000 Cycles d'accouplement > 2000
REDEL SP - Inner Push-Pull

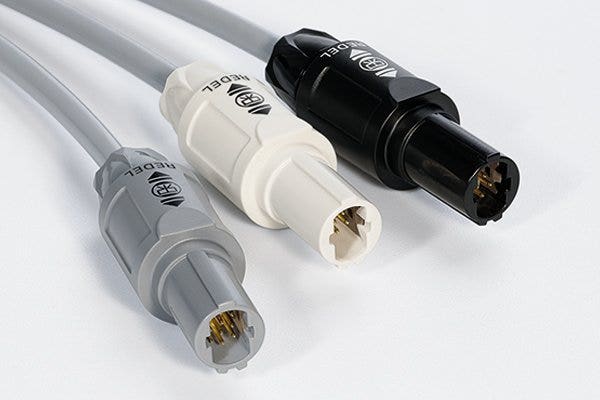

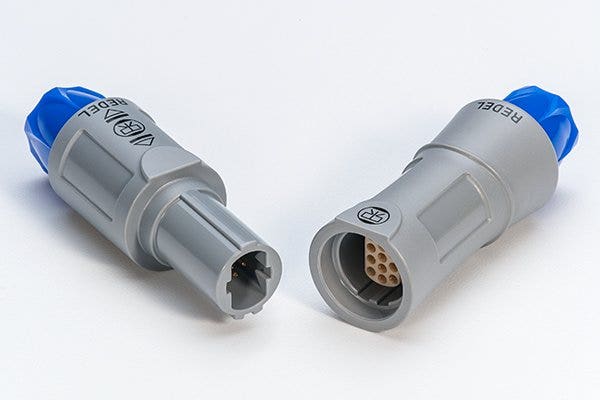

La série REDEL® SP, approuvée par les autorités médicales, propose des connecteurs modulaires stérilisables en plastique de haute qualité (PPSU), adaptés aux environnements intérieurs/protégés et extérieurs (IP50 et IP68). Conçue à partir de matériaux légers, durables et brevetés, cette série offre une excellente résistance aux produits chimiques, une grande robustesse contre les chocs, et se nettoie facilement. Le système de verrouillage breveté Push-Pull permet des connexions et déconnexions fréquentes de manière simple, rapide, sûre, nettoyable et fiable. Un large éventail de configurations d'inserts est disponible, incluant des contacts haute et basse tension à haute densité, avec diverses tailles et modèles.
