REDEL P - Push-Pull

Connecteur Push-Pull en plastique hautement configurable

Environnements intérieurs/protégés (IP50/IP64)

Système de verrouillage Push-Pul

Système de détrompage et code couleur

Construction légère et entièrement stérilisable

Jetable inclus

Caractéristiques principales

: Environnements intérieurs/protégés (IP50/IP64)

: Système de verrouillage Push-Pul

: Système de détrompage et code couleur

: Construction légère et entièrement stérilisable

: Jetable inclus

Des solutions d'interconnexion fiables, de haute qualité et performantes

Solutions complètes modulaires et sur mesure

Présence mondiale avec des experts locaux, gestion des stocks et assemblage de câbles partout dans le monde

Formulaire et matériel

Environnement: Large gamme de connecteurs circulaires en plastique de haute qualité (PEI, PSU), approuvés par les autorités médicales pour une utilisation en environnements intérieurs ou protégés (IP50/IP64).
Système de verrouillage: Mécanisme Push-Pull permettant des connexions et déconnexions fréquentes de manière simple, rapide, sûre et fiable.
Système de détrompage: Système de détrompage assurant une densité de contact élevée, avec plusieurs options de détrompage et de couleur pour éviter les erreurs de manipulation.
Construction: Conception légère et compacte, éprouvée sur le terrain et entièrement stérilisable.
Ergonomie: Conception ergonomique pour un confort optimal.
Taille et modèle: Disponibles en différentes tailles et modèles, y compris des versions jetables et résistantes à l'eau.

Configurations électriques

Configurations des inserts: Large choix de configurations d'inserts, y compris des contacts haute densité basse tension, haute tension, coaxiaux et fluidiques, ainsi que des solutions hybrides.
Conception: Qualifié pour les conceptions protégées contre les décharges électrostatiques : IEC 60601-1 (15kV)

REDEL

Utilisez le tableau pour comparer les 3 séries principales de la famille de connecteurs REDEL et identifier le(s) connecteur(s) le(s) le mieux adapté(s) à vos besoins spécifiques.

	REDEL P - Push-Pull Voir plus de détails	REDEL SP - Inner Push-Pull Voir plus de détails	REDEL MP - Modular Inner Push-Pull Voir plus de détails
Description	Description Connecteur Push-Pull hautement configurable	Description Connecteur Push-Pull Interne plastique hautement configurable	Description Connecteurs modulaires en plastique
Verrouillage	Verrouillage Push-Pull	Verrouillage Push-Pull Interne	Verrouillage Push-pull Interne
Taille	Taille 3 tailles de ø 14.0 à ø 21.2 mm (fiches)	Taille 1 taille ø 15.5 mm (fiches)	Taille 1 taille ø 24.4 mm (fiches)
Options de guidage	Options de guidage 6 options de guidage et 7 options de couleurs	Options de guidage 4 options de guidage et 7 options de couleurs	Options de guidage 4 options de guidage et 4 options de couleurs
Types de corps	Types de corps Plus de 12 types de corps	Types de corps Plus de 8 types de corps	Types de corps Plus de 6 types de corps
Matériau du corps	Matériau du corps PEI / PSU	Matériau du corps PPSU	Matériau du corps PPSU
Blindage	Blindage -	Blindage -	Blindage -
Diamètre du câble	Diamètre du câble 2.7 à 9.5 mm	Diamètre du câble 2.5 à 7.5 mm	Diamètre du câble Selon sélection du module
NB de contact(s)	NB de contact(s) 2 à 34	NB de contact(s) 4 à 22	NB de contact(s) 5 à 144
AWG	AWG 12 à 32	AWG 18 à 32	AWG 20 à 32
Types de contacts	Types de contacts Multipole • Coaxial • Fibre Optique • Fluidique Haute Tension • Mixte • Thermocouple	Types de contacts Multipole	Types de contacts Multipole • Coaxial • Fibre Optique • Fluidique • Mixte
Type de connexion	Type de connexion Soudure / Sertissage / Impression (PCB)	Type de connexion Soudure / Sertissage / Impression (PCB)	Type de connexion Soudure / Sertissage / Impression (PCB)
Sterilisation	Sterilisation Steam / ETO / Gamma	Sterilisation Steam / ETO	Sterilisation Steam / ETO
Niveau d'étanchéité	Niveau d'étanchéité IP50 / IP66	Niveau d'étanchéité IP50	Niveau d'étanchéité IP50
Température d'utilisation	Température d'utilisation -55°C à 170°C	Température d'utilisation -50°C à 170°C	Température d'utilisation -50°C à 170°C*
			*sauf avec modules PCB
Cycles d'accouplement	Cycles d'accouplement > 1000	Cycles d'accouplement > 2000	Cycles d'accouplement > 2000

REDEL P - Push-Pull

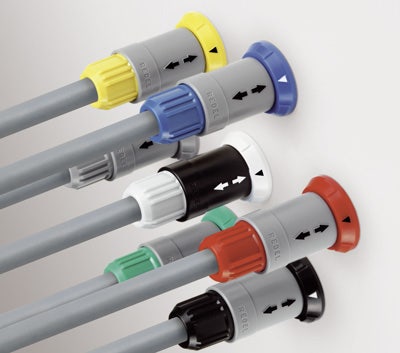

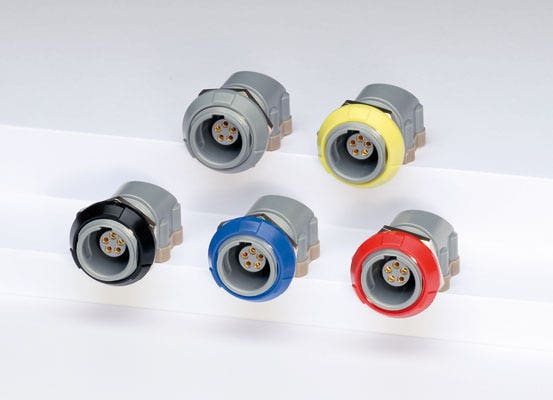

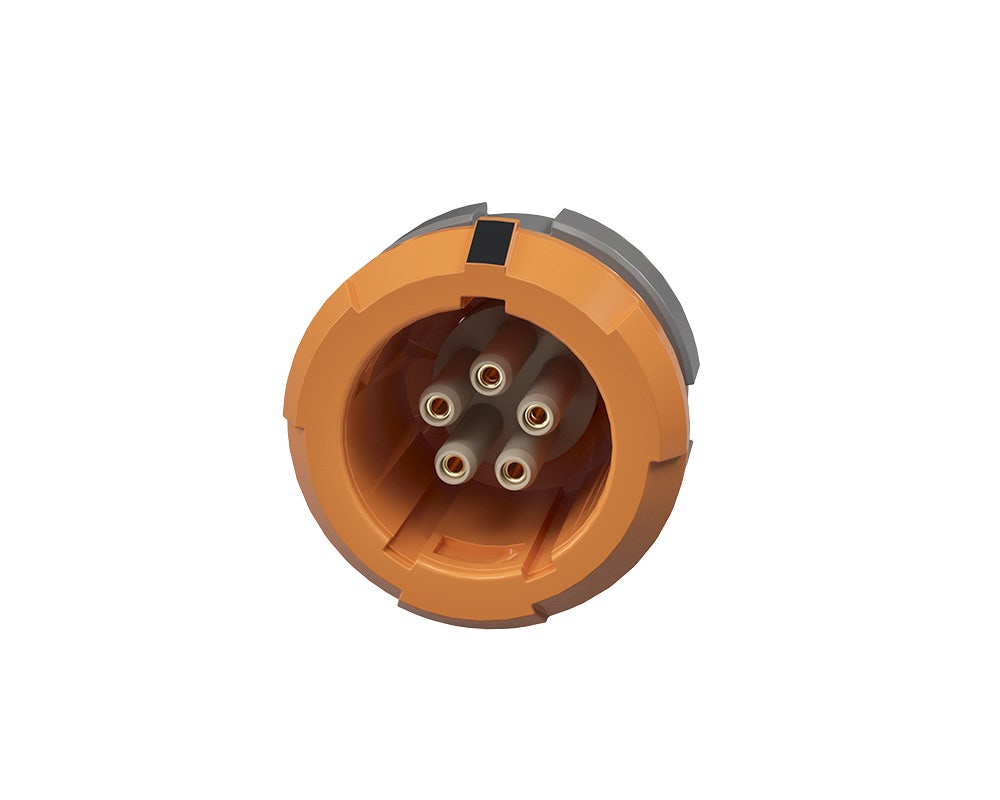

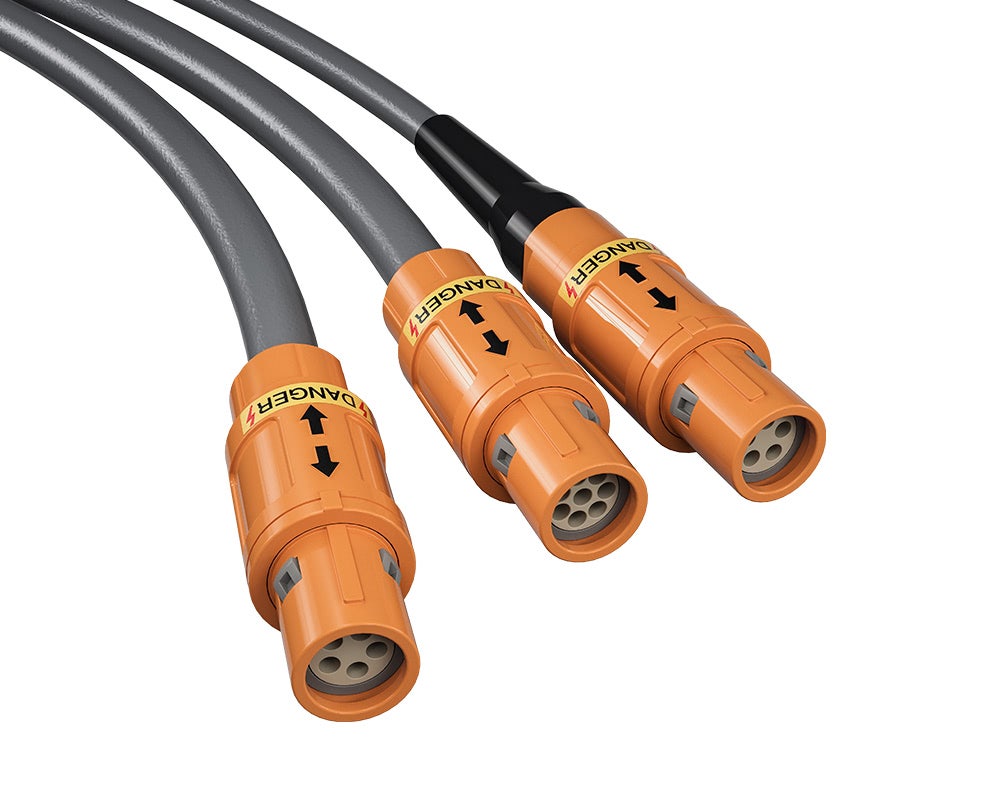

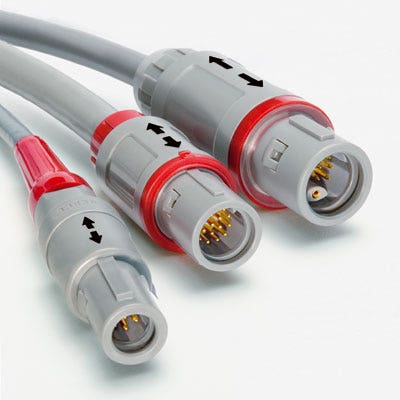

La série REDEL® P, spécialement conçue pour le secteur médical, propose des connecteurs stérilisables en plastique (PEI, PSU) de haute qualité, adaptés aux environnements intérieurs et protégés. Les touches multiples et le codage couleur garantissent une densité de contact élevée et minimisent les erreurs de raccordement. Le système de verrouillage Push-Pull permet des connexions et déconnexions fréquentes de manière simple, rapide, sécurisée et fiable. La conception ergonomique, testée sur le terrain, est approuvée par les autorités médicales. La série offre un large éventail de configurations d'inserts, incluant haute densité, basse tension, haute tension, coaxial, fluidique et hybride, ainsi que des modèles jetables et résistants à l'eau (IP64).

Plug: Straight
Nb of contacts: 2
Termination: Solder
Wire Size/AWG: 28 - 20
Jacket cable outside diameter [mm]: 2.70 - 3.90 mm

Plug: Straight
Nb of contacts: 9
Termination: Solder
Wire Size/AWG: 34 - 28
Jacket cable outside diameter [mm]: 5.30 - 6.50 mm

Plug: Straight
Nb of contacts: 4
Termination: Crimp
Wire Size/AWG: 24 - 20
Jacket cable outside diameter [mm]: 4.00 - 5.20 mm

Plug: Straight
Nb of contacts: 2
Termination: Crimp
Wire Size/AWG: 20 - 18
Jacket cable outside diameter [mm]: 5.30 - 6.50 mm

Plug: Straight
Nb of contacts: 5
Termination: Crimp
Wire Size/AWG: 24 - 20
Jacket cable outside diameter [mm]: 4.00 - 5.20 mm

Plug: Straight
Nb of contacts: 5
Termination: Solder
Wire Size/AWG: 30 - 22
Jacket cable outside diameter [mm]: 2.70 - 3.90 mm

Plug: Straight
Nb of contacts: 6
Termination: Crimp
Wire Size/AWG: 26 - 22
Jacket cable outside diameter [mm]: 5.30 - 6.50 mm

Plug: Straight
Nb of contacts: 6
Termination: Crimp
Wire Size/AWG: 26 - 22
Jacket cable outside diameter [mm]: 2.70 - 3.90 mm

Plug: Straight
Nb of contacts: 7
Termination: Crimp
Wire Size/AWG: 26 - 22
Jacket cable outside diameter [mm]: 4.00 - 5.20 mm

Plug: Straight
Nb of contacts: 8
Termination: Crimp
Wire Size/AWG: 26 - 22
Jacket cable outside diameter [mm]: 5.30 - 6.50 mm

Plug: Straight
Nb of contacts: 7
Termination: Solder
Wire Size/AWG: 32 - 24
Jacket cable outside diameter [mm]: 2.70 - 3.90 mm

Plug: Straight
Nb of contacts: 8
Termination: Solder
Wire Size/AWG: 32 - 24

Plug: Straight
Nb of contacts: 7
Termination: Crimp
Wire Size/AWG: 26 - 22
Jacket cable outside diameter [mm]: 5.30 - 6.50 mm

Plug: Straight
Nb of contacts: 9
Termination: Solder
Wire Size/AWG: 34 - 28
Jacket cable outside diameter [mm]: 2.70 - 3.90 mm

Plug: Straight
Nb of contacts: 9
Termination: Solder
Wire Size/AWG: 34 - 28
Jacket cable outside diameter [mm]: 4.00 - 5.20 mm
