F - Rugged Push-Pull
Connecteur Push-Pull LEMO léger, compact, résistant aux vibrations (Mil STD 810F), IP67
Caractéristiques principales
- Environnements sévères (IP67)
- Système de verrouillage Push-Pull
- Forte résistance aux chocs et aux vibrations
- Système de verrouillage multiple avec code couleur
- Construction légère et compacte
- Revêtement anthracite furtif
Des solutions d'interconnexion fiables, de haute qualité et performantes
Solutions complètes modulaires et sur mesure
Présence mondiale avec des experts locaux, gestion des stocks et assemblage de câbles partout dans le monde
OPTIMA
Utilisez le tableau pour comparer les 2 séries principales de la famille de connecteurs OPTIMA et identifier le(s) connecteur(s) le(s) le mieux adapté(s) à vos besoins spécifiques.
| Description | Description Connecteur LEMO léger, compact, hautement résistant aux vibrations (Mil STD 202 & 810F), connecteur à visser IP68 | Description Connecteur LEMO léger, compact, hautement résistant aux vibrations (Mil STD 810F), IP67 Push-Pull |
| Verrouillage | Verrouillage Triple démarrage, accouplement à rotule 3/4 de tour | Verrouillage Push-Pull |

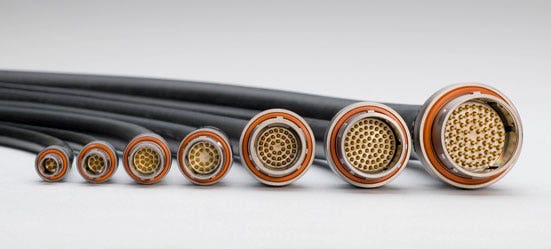

| Taille | Taille 9 tailles de ø 11.1 à ø 34.0 mm (fiches) | Taille 9 tailles from ø 8.5 à ø 36.1 mm (fiches)s) |
| Options de guidage | Options de guidage 6 options de guidage | Options de guidage 4 options de guidage |
| Types de corps | Types de corps Plus de 40 types de corps | Types de corps Plus de 12 types de corps |
| Matériau du corps | Matériau du corps Aluminium ou Laiton | Matériau du corps Aluminium ou Laiton |
| Blindage | Blindage Nickel antracite ou chrome | Blindage Nickel antracite ou chrome |
| Diamètre du câble | Diamètre du câble 2.2 à 34 mm • 4 options de coques arrière disponibles | Diamètre du câble 2.2 à 34 mm • 1 option de coque arrière |
| NB de contacts | NB de contacts 3 à 114 | NB de contacts 3 à 66 |
| AWG | AWG LV 16 à 32 • Hte puissance 1 à 8 | AWG 18 à 32 |
| Types de contacts | Types de contacts Multipôle - Coax - Fibre optique - Fluidique Mixte - Haute puissance | Types de contacts Multipôle • Fibre Optique |
| Type de connexion | Type de connexion Sertissage / Impression (PCB) | Type de connexion Sertissage / Impression (PCB) |
| Protocoles de données | Protocoles de données USB 2.0 / Eth Cat6 | Protocoles de données - |
| Niveau d'étanchéité | Niveau d'étanchéité IP68 / prises hermétiques | Niveau d'étanchéité IP68 / prises hermétiques |
| Température d'utilisation | Température d'utilisation -55°C à 200°C | Température d'utilisation -55°C à 200°C |
| Cycles d'accouplement | Cycles d'accouplement > 3000 | Cycles d'accouplement 300 / 5000 selon taille et matériau |
F - Rugged Push-Pull

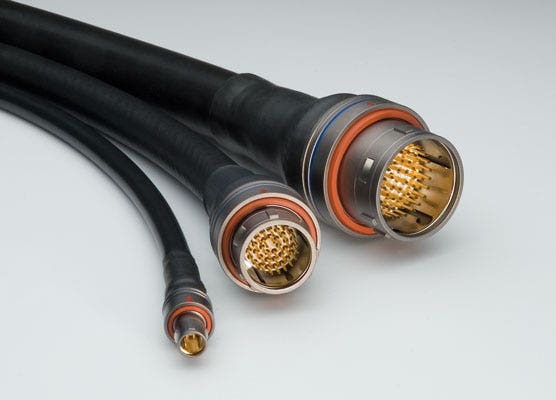

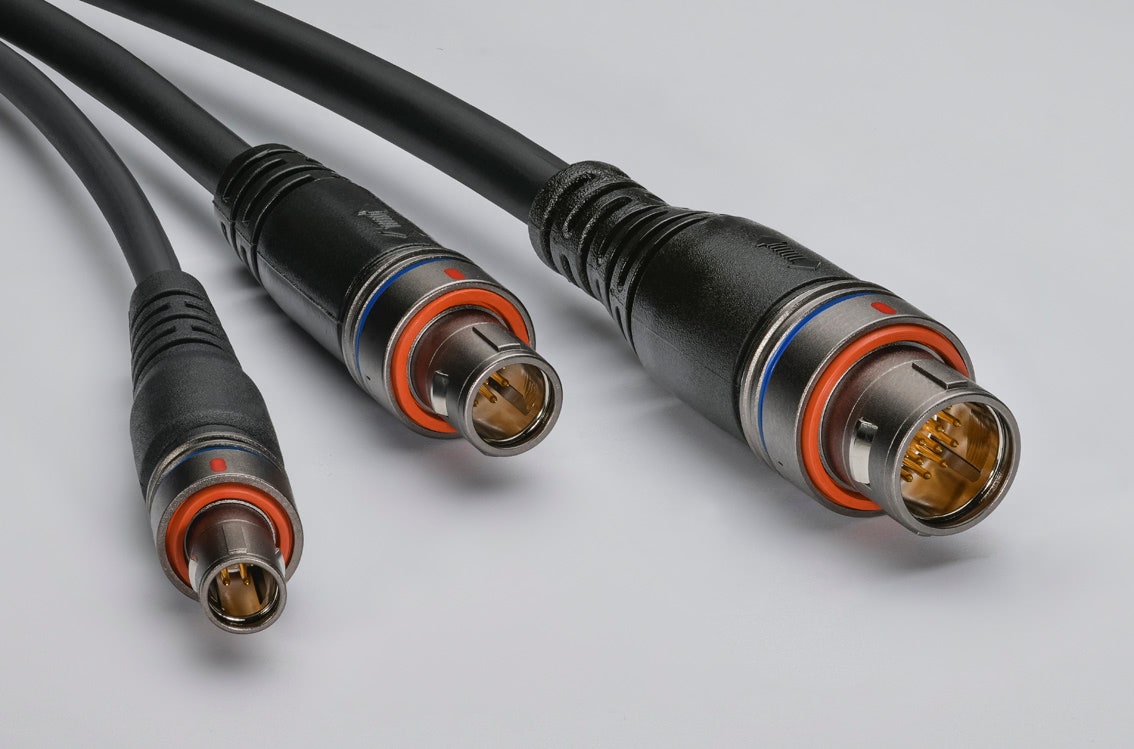

Les connecteurs push-pull à verrouillage automatique de la série F se distinguent par leur conception unique, compacte et légère, dotée d'un système robuste d'alignement multi-clé et de codage couleur. Conçus pour des environnements difficiles (IP67), ces connecteurs offrent une haute résistance aux chocs, aux vibrations, à l'huile et au carburant. Idéaux pour les applications dans les domaines de la défense, des sports mécaniques et de l'aérospatiale, ils sont disponibles dans une large gamme de configurations d'inserts, incluant basse tension haute densité, contacts à fibre optique et solutions hybrides. La série F propose également des modèles miniatures et étanches à l'eau et au vide. De plus, elle assure une protection efficace des signaux sensibles grâce à un blindage CEM à 360°.
- Plug
- Straight
- Nb of contacts
- 8
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 5.30 - 14.00 mm
- Plug
- Straight
- Nb of contacts
- 7
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 3.80 - 10.70 mm
- Plug
- Straight
- Nb of contacts
- 7
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 3.80 - 10.70 mm
- Plug
- Straight
- Nb of contacts
- 3
- Termination
- Crimp
- Wire Size/AWG
- 20 - 18
- Jacket cable outside diameter [mm]
- 3.80 - 10.70 mm
- Plug
- Straight
- Nb of contacts
- 3
- Termination
- Crimp
- Wire Size/AWG
- 20 - 18
- Jacket cable outside diameter [mm]
- 3.80 - 10.70 mm
- Plug
- Straight
- Nb of contacts
- 19
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 5.30 - 14.00 mm
- Plug
- Straight
- Nb of contacts
- 12
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 5.30 - 14.00 mm
- Plug
- Straight
- Nb of contacts
- 12
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 5.30 - 14.00 mm
- Plug
- Straight
- Nb of contacts
- 10
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 5.30 - 14.00 mm
- Plug
- Straight
- Nb of contacts
- 10
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 5.30 - 14.00 mm
- Plug
- Straight
- Nb of contacts
- 8
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 3.80 - 10.70 mm
- Plug
- Straight
- Nb of contacts
- 8
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 3.80 - 10.70 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 3.80 - 10.70 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 3.80 - 10.70 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 3.80 - 9.00 mm
