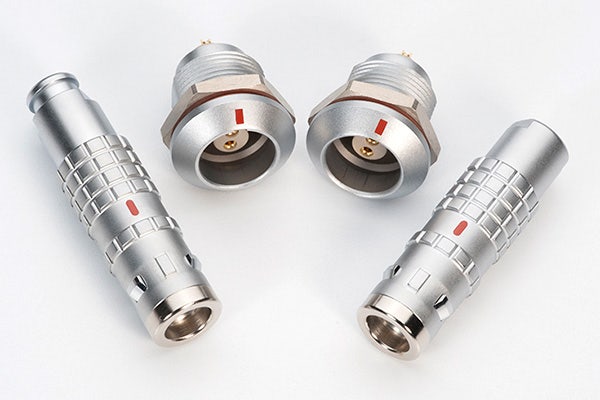

K - Outdoor keyed
LEMOオリジナルの屋外環境向けプッシュプルソリューション
主な機能
- 屋外環境（IP68）
- プッシュプルセルフラッチングシステム
- 6サイズ
- マルチキーイングシステム
- Bシリーズインサート
信頼性の高い高品質・高性能相互接続ソリューション
モジュラーおよびカスタムメイドの完全ソリューション
世界各地に専門家を配置し、在庫管理およびケーブルアセンブリを実施
フォームと資料
- 環境
- 屋外/露出環境向けの幅広い金属製高品質丸型コネクタ(IP68)
- ラッチングシステム
- プッシュプルラッチシステムにより、簡単かつ迅速でありながら、安全で信頼性の高い頻繁な挿抜が可能になります。
- キーイングシステム
- 誤嵌合を防ぐための複数のキーオプションを備えた、高い接触密度を可能にするキーイングシステム
- 構造
- 非常に厳しい作業条件に耐える堅牢な構造
- 人間工学
- 特許取得済みのチョコレートパターンによる人間工学に基づいたデザイン
- 寸法と型式
- エルボプラグ、真空気密モデルなど、さまざまな寸法と型式
電気構成
- インサート構成
- 高密度低電圧、高電力電圧、同軸、光ファイバー、流体および熱電対コンタクト、ハイブリッドソリューションを含む幅広い選択が可能なインサート構成
- シールド保護
- 360°EMC対策
ORIGINALS
以下のリストを使用して、「オリジナル製品」内の5つの主要シリーズを比較し、特定のニーズに最適なコネクタをご確認ください。
| 概要 | 概要 LEMOオリジナル屋内環境向けプッシュプルソリューション | 概要 LEMOオリジナル屋外環境向けプッシュプルソリューション | 概要 LEMOオリジナル屋外環境向け小型プッシュプルソリューション | 概要 人間工学に基づく嵌合性能を備えたLEMOオリジナルプッシュプルソリューション | 概要 人間工学に基づく嵌合性能を備えた屋外環境向けLEMOオリジナルプッシュプルソリューション |
| 嵌合方式 | 嵌合方式 プッシュプルセルフラッチング | 嵌合方式 プッシュプルセルフラッチング | 嵌合方式 プッシュプルセルフラッチング | 嵌合方式 プッシュプルセルフラッチング | 嵌合方式 プッシュプルセルフラッチング |
| サイズ | サイズ ø6.4～ø35.0mmまでの8サイズ（プラグ） | サイズ ø11.0～ø38.0mmまでの6サイズ（プラグ） | サイズ Φ7.0～Φ18.8mmまでの5サイズ（プラグ） | サイズ ø6.4～ø46.0mmの8サイズ（プラグ） | サイズ ø11.0～ø47.0mmまでの7サイズ（プラグ） |
| キーイング | キーイング 13アライメントキーオプション | キーイング 9アライメントキーオプション | キーイング 5アライメントキーオプション | キーイング 1(半月型インサート) | キーイング 1(半月型インサート) |
| シェル種類 | シェル種類 60種類以上のシェルスタイル | シェル種類 28種類以上のシェルスタイル | シェル種類 14種類以上のシェルスタイル | シェル種類 50種類以上のシェルスタイル | シェル種類 22種類以上のシェルスタイル |
| シェル材質 | シェル材質 真鍮 | シェル材質 真鍮 | シェル材質 真鍮 | シェル材質 真鍮 | シェル材質 真鍮 |
| メッキ | メッキ クロム | メッキ クロム | メッキ クロム | メッキ クロム | メッキ クロム |
| ケーブル直径 | ケーブル直径 1.4～25mm | ケーブル直径 1.0～23.5mm | ケーブル直径 2.4～15mm | ケーブル直径 1.3～30mm | ケーブル直径 1.0～30mm |
| 芯数 | 芯数 2～64 | 芯数 2～64 | 芯数 2～32 | 芯数 1～106 | 芯数 1～106 |
| AWG | AWG 8～32 | AWG 8～32 | AWG 12～32 | AWG 0～32 | AWG 0～32 |
| コンタクトタイプ | コンタクトタイプ 多極、同軸、光ファイバー、流体高電圧、複合、熱電対 | コンタクトタイプ 多極、同軸、光ファイバー、流体高電圧、複合、熱電対 | コンタクトタイプ 多極、同軸、光ファイバー、流体高電圧、複合、熱電対 | コンタクトタイプ 単極、多極、同軸、光ファイバー、流体、複合、熱電対 | コンタクトタイプ 単極、多極、同軸、光ファイバー流体、複合、熱電対 |
| コンタクト種類 | コンタクト種類 はんだ・圧着・基板実装（PCB | コンタクト種類 はんだ・圧着・基板実装（PCB | コンタクト種類 はんだ・圧着・基板実装（PCB） | コンタクト種類 はんだ・圧着・基板実装（PCB） | コンタクト種類 はんだ・圧着・基板実装（PCB） |
| データプロトコル | データプロトコル USB2.0/USB3.1/EthCat6a | データプロトコル USB2.0/USB3.1/EthCat6a | データプロトコル USB 2.0 / USB 3.1 / Eth Cat6a | データプロトコル - | データプロトコル - |
| IP保護等級 | IP保護等級 IP50/ハーメチックソケット | IP保護等級 IP68/ハーメチックソケット | IP保護等級 IP68/ハーメチックソケット | IP保護等級 IP50/ハーメチックソケット | IP保護等級 IP68/ハーメチックソケット |
| 温度範囲 | 温度範囲 '-55℃～250℃ | 温度範囲 '-55℃～200℃ | 温度範囲 '-55℃～200℃ | 温度範囲 '-55℃～250℃ | 温度範囲 '-55℃～200℃ |
| 嵌合回数 | 嵌合回数 > 5000 | 嵌合回数 > 5000 | 嵌合回数 > 3000 | 嵌合回数 > 5000 | 嵌合回数 > 5000 |
K - Outdoor keyed
Kシリーズは、過酷な環境(IP68)での使用向けに、頑丈なハウジングに密閉されたセルフラッチ式コネクタを提供します。プッシュプルセルフラッチシステムは効率的で信頼性が高く、安全です。キーイングシステムは高い接触密度を提供して安全な信号伝送を実現し、敏感な信号はEMCシールドによって保護されます。Bシリーズインサートと互換性があり、さまざまな寸法と型式で高密度の低電圧、高電圧、同軸、光ファイバー、流体、熱電対、およびハイブリッドのオプションの幅広い選択肢を提供します。
- Plug
- Straight
- Nb of contacts
- 3
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 2.60 - 3.00 mm
- Plug
- Straight
- Nb of contacts
- 3
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 2.10 - 2.50 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 4.60 - 5.00 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 3.10 - 3.50 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 1.60 - 2.00 mm
- Plug
- Straight
- Nb of contacts
- 9
- Termination
- Solder
- Wire Size/AWG
- 34 - 28
- Jacket cable outside diameter [mm]
- 4.10 - 4.50 mm
- Plug
- Straight
- Nb of contacts
- 9
- Termination
- Solder
- Wire Size/AWG
- 34 - 28
- Jacket cable outside diameter [mm]
- 3.60 - 4.00 mm
- Plug
- Straight
- Nb of contacts
- 9
- Termination
- Solder
- Wire Size/AWG
- 34 - 28
- Jacket cable outside diameter [mm]
- 3.10 - 3.50 mm
- Plug
- Straight
- Nb of contacts
- 9
- Termination
- Solder
- Wire Size/AWG
- 34 - 28
- Jacket cable outside diameter [mm]
- 2.60 - 3.00 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 4.60 - 5.00 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 4.10 - 4.50 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 3.60 - 4.00 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 3.10 - 3.50 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 2.10 - 2.50 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 1.00 - 1.20 mm
