N - Nuclear Stainless Steel
原子炉ホットセルなどの高度に規制された環境における完璧なパフォーマンス
主な機能
- 遠隔操作ステンレス
- 耐薬品性および耐放射線性
- 耐放射品質基準に準拠
- アライメントガイド付きプッシュプルラッチシステム
- 過酷な環境向け
信頼性の高い高品質・高性能相互接続ソリューション
モジュラーおよびカスタムメイドの完全ソリューション
世界各地に専門家を配置し、在庫管理およびケーブルアセンブリを実施
形と材料
- 環境
- 原子炉ホットセルなどの過酷環境向けの遠隔操作用の耐放射性コネクタ
- ラッチングシステム
- ガイド付きプッシュプルラッチシステムにより、簡単/迅速でありながら安全で信頼性の高い頻繁な挿抜が可能
- キーイングシステム
- 複数のキー入力オプション
- 構成
- 現場で実証済みの堅牢でコンパクトな構造、耐薬品性と耐放射線性、原子力品質基準に準拠
- 人間工学
- 使いやすさを追求したアライメントシステムと接続識別機能を備えた高力パワーテレマニピュレーター向けに設計
- 寸法と型式
- エルボプラグ、防水モデル、真空密モデルなど、さまざまな寸法と型式
電気構成
- インサート構成
- 高密度低電圧、同軸、三軸、光ファイバー、流体および熱電対コンタクト、ハイブリッドソリューションを含む幅広い選択が可能なインサート構成
SUPREME
以下のリストを使用して、「特殊仕様コネクタ製品」内の3つの主要シリーズを比較し、特定のニーズに最適なコネクタをご確認ください。
| 概要 | 概要 核燃料などの高度に規制された環境における完璧なパフォーマンス | 概要 要求の厳しい洋上および水中用途向けに設計された耐水圧ネジロック式コネクタ | 概要 高品位素材の単極高電圧コネクタ |
| 嵌合方式 | 嵌合方式 プッシュプル遠隔操作 | 嵌合方式 ネジロック | 嵌合方式 プッシュプル |
| サイズ | サイズ Φ22.0～Φ45.0mmの4サイズ（プラグ） | サイズ Ø17.2～50.0mm(プラグ)の6サイズ | サイズ Ø13.0～47.0mm(プラグ)の3サイズ |
| キーイング | キーイング 2アライメントキー | キーイング 4アライメントキー | キーイング キー溝なし（単極） |
| シェル種類 | シェル種類 特別なシェルデザイン | シェル種類 9種類以上のシェルスタイル | シェル種類 19種類以上のシェルスタイル |
| シェル材質 | シェル材質 ステンレス | シェル材質 ステンレス鋼または真鍮 | シェル材質 真鍮 |
| メッキ | メッキ - | メッキ 真鍮クロームメッキ仕上げ | メッキ クロム |
| ケーブル直径 | ケーブル直径 6.1～30.0mm | ケーブル直径 1～23.5mm | ケーブル直径 1.2～31.3mm |
| 芯数 | 芯数 2～64 | 芯数 1～64 | 芯数 1 |
| AWG | AWG 8～32 | AWG 8～32 | AWG 2～21 |
| コンタクトタイプ | コンタクトタイプ 多極・同軸 | コンタクトタイプ 多極、同軸、ファイバー、流体 | コンタクトタイプ 高電圧 |
| コンタクト種類 | コンタクト種類 はんだ・圧着 | コンタクト種類 はんだ・圧着・基板実装（PCB） | コンタクト種類 はんだ |
| データプロトコル | データプロトコル 最大 5 kV DC | データプロトコル 最大 5 kV DC | データプロトコル 最大 50kV DC |
| IP保護等級 | IP保護等級 IP66 | IP保護等級 IP68, 30 bars | IP保護等級 IP50 |
| 温度範囲 | 温度範囲 -40℃～160℃ | 温度範囲 -20℃～200℃ | 温度範囲 -55℃～230℃ |
| 嵌合回数 | 嵌合回数 > 5000 | 嵌合回数 > 1000 | 嵌合回数 > 1000 |
N - Nuclear Stainless Steel

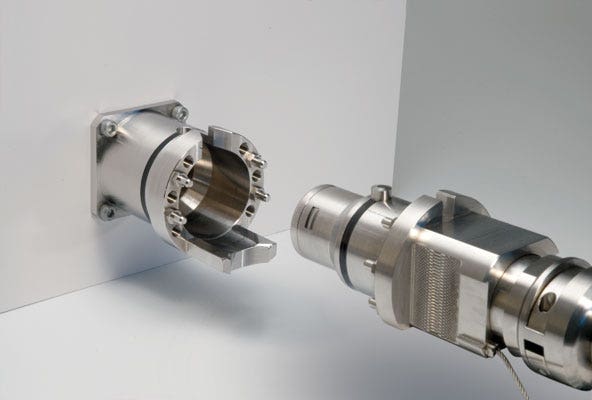

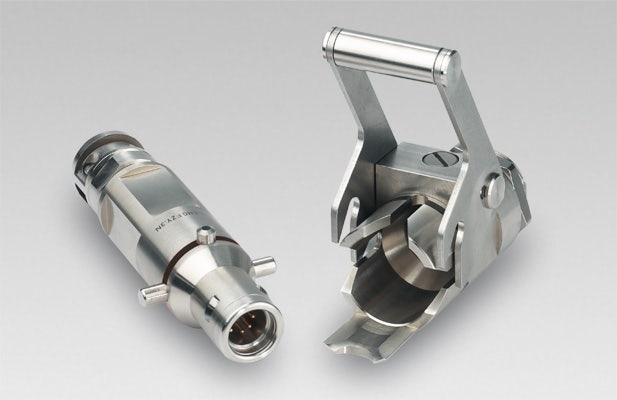

Nシリーズは、過酷な環境下での動作に適したリモート処理セルフラッチコネクタを提供します。これらのステンレス鋼コネクタは原子力品質基準に完全に準拠しており、耐薬品性と耐放射線性を備えています。長いアライメントガイドを備えたプッシュプルラッチシステムにより、迅速かつ確実な接続、衝撃や振動に対する高い耐性、頻繁な接続/取り外しでも信頼性が可能になります。オプションの範囲には、さまざまなサイズ、エルボプラグ、防水および真空気密モデル、高密度低電圧、同軸、三軸、光ファイバー、流体および熱電対接点が含まれており、ハイブリッドソリューションも利用可能です
- Plug
- Elbow
- Wire Size/AWG
- 18 - 10
- Jacket cable outside diameter [mm]
- 12.60 - 13.50 mm
- Contacts
- 4 Low Voltage
- Wire Size/AWG
- 28 - 20
- Contacts
- 8 Low Voltage
- Model description
- Fixed adapter to K series, vacuumtight (interchangeable insulator)
- Wire Size/AWG
- 22 - 14
- Contacts
- 3 Low Voltage
- Model description
- Fixed adapter to K series, vacuumtight (interchangeable insulator)
- Wire Size/AWG
- 22 - 14
- Contacts
- 3 Low Voltage
- Model description
- Fixed adapter to K series, vacuumtight with lever (interchangeable insulator)
- Wire Size/AWG
- 22 - 14
- Contacts
- 3 Low Voltage
- Model description
- Fixed adapter to K/N series plug, vacuum tight, nut fixing
- Wire Size/AWG
- 18 - 10
- Contacts
- 2 Low Voltage
- Model description
- Fixed adapter to K/N series plug, vacuum tight, nut fixing
- Termination
- Solder
- Wire Size/AWG
- 18 - 10
- Contacts
- 2 Low Voltage
- Model description
- Fixed adapter to K/N series plug, vacuum tight, nut fixing
- Wire Size/AWG
- 24 - 16
- Contacts
- 5 Low Voltage
- Model description
- Fixed adapter to K/N series plug, vacuum tight, nut fixing
- Termination
- Solder
- Wire Size/AWG
- 22 - 14
- Contacts
- Thermocouple 1 Pair, 1 Low Voltage
- Model description
- Fixed adapter to K/N series plug, vacuum tight, nut fixing
- Contacts
- 4 Low Voltage
- Model description
- Fixed adapter to K/N series plug, vacuum tight, nut fixing
- Wire Size/AWG
- 22 - 14
- Contacts
- 3 Low Voltage
- Model description
- Fixed adapter to K/N series plug, vacuum tight, nut fixing
- Contacts
- 4 Low Voltage
- Model description
- Fixed adapter to K series, vacuumtight (interchangeable insulator)
- Wire Size/AWG
- 24 - 16
- Contacts
- 7 Low Voltage
- Model description
- Fixed adapter to K series, vacuumtight (interchangeable insulator)
- Wire Size/AWG
- 30 - 22
- Contacts
- 12 Low Voltage
- Model description
- Fixed adapter to K series, vacuumtight (interchangeable insulator)
- Wire Size/AWG
- 28 - 20
- Contacts
- 10 Low Voltage
- Model description
- Fixed adapter to K series, vacuumtight (interchangeable insulator)
