REDEL P - Push-Pull
高度に構成可能なプラスチック製プッシュプルコネクタ
主な機能
- 屋内/保護環境(IP50/IP64)

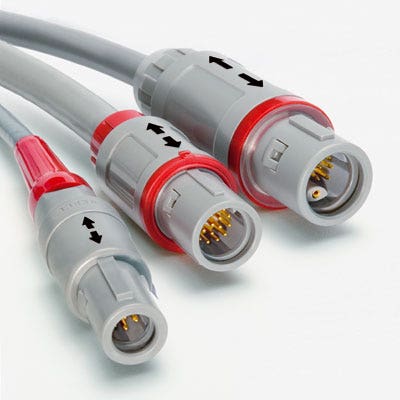

- プッシュプルラッチシステム

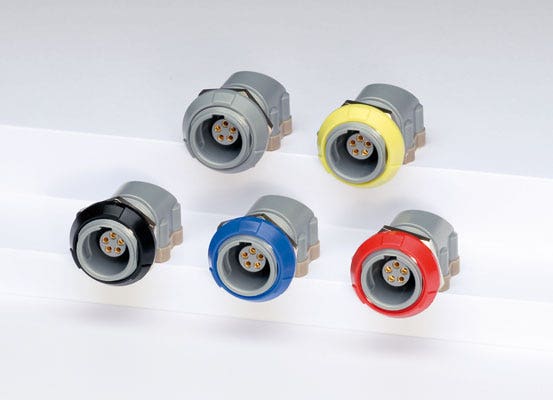

- キーイングシステムとカラーコーディング
- 軽量で完全滅菌可能な構造
- ディスポーザブル（使い捨て）タイプもご用意
信頼性の高い高品質・高性能相互接続ソリューション
モジュラーおよびカスタムメイドの完全ソリューション
世界各地に専門家を配置し、在庫管理およびケーブルアセンブリを実施
フォームと資料
- 環境
- 屋内/保護環境向けの幅広い医療承認済み高品質プラスチック(PEI、PSU)丸型コネクタ(IP50/IP64)
- ラッチングシステム
- プッシュプルラッチシステムにより、簡単かつ迅速でありながら、安全で信頼性の高い頻繁な挿抜が可能になります。
- キーイングシステム

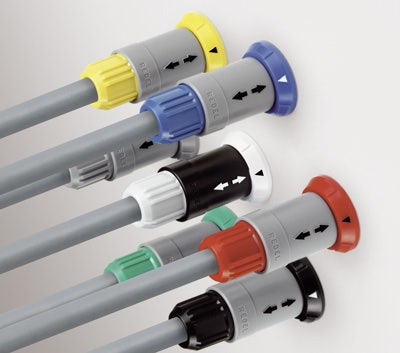

- 高密度接点を可能にするキーイングシステム、複数のキーオプションとカラーコードで誤嵌合を防止
- 構成
- 現場で実証済みの軽量でコンパクトな構造、完全滅菌可能
- 人間工学
- 人間工学に基づいた設計
- 寸法と型式
- 使い捨てモデルや防水モデルなど、さまざまな寸法と型式
電気構成
- インサート構成

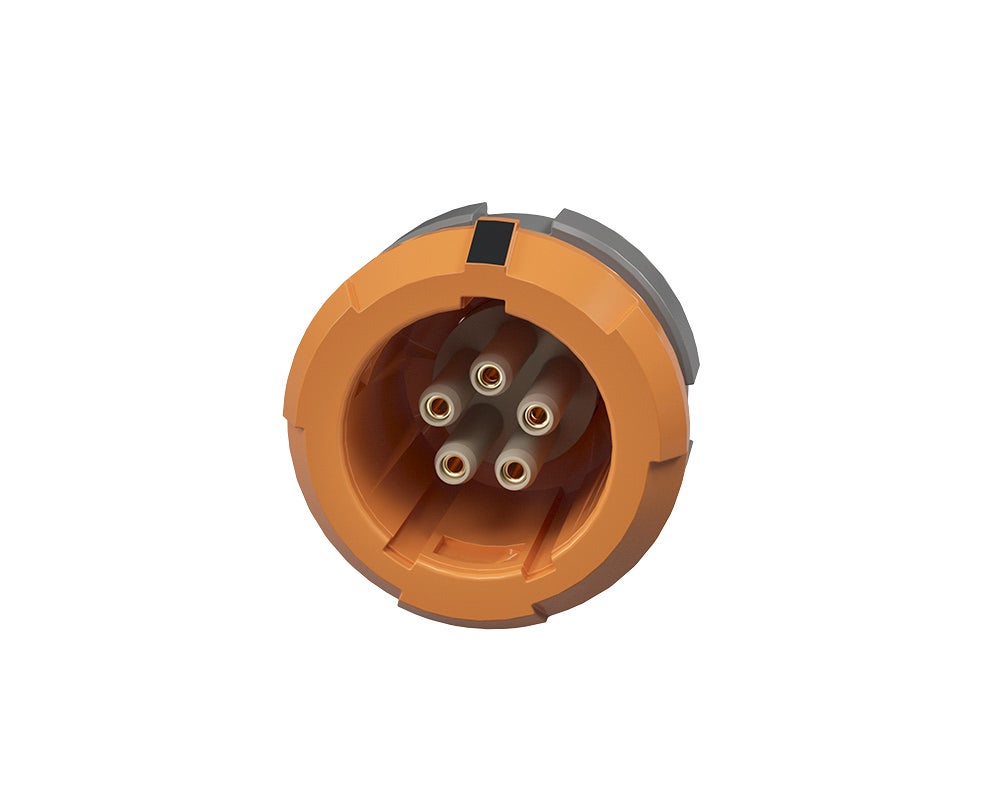

- 高密度低電圧、高電圧、同軸および流体コンタクト、ハイブリッドソリューションを含む幅広い選択が可能なインサート構成
- デザイン
- 静電気放電保護設計の認定：IEC60601-1(15kV)
REDEL
以下のリストを使用して、「REDEL製品」内の2つの主要シリーズを比較し、特定のニーズに最適なコネクタをご確認ください。
| 概要 | 概要 高度な構成が可能なプラスチック製プッシュプルコネクタ | 概要 インナープッシュプルによる高度な構成が可能なプラスチック製コネクタ | 概要 モジュール式プラスチックコネクター |
| 嵌合方式 | 嵌合方式 プッシュプル | 嵌合方式 インナープッシュプル | 嵌合方式 インナープッシュプル |
| サイズ | サイズ ø14.0～ø21.2mmの3サイズ（プラグ） | サイズ 1サイズø15.5mm(プラグ) | サイズ 1サイズø24.4mm(プラグ) |
| キーイング | キーイング 6アライメントキー+7色のカラーコード | キーイング 4アライメントキー+7色のカラーコード | キーイング 4アライメントキー+4色のカラーコード |
| シェル種類 | シェル種類 12種類以上のシェルスタイル | シェル種類 8種類以上のシェルスタイル | シェル種類 6種類以上のシェルスタイル |
| シェル材質 | シェル材質 PEI/PSU | シェル材質 PPSU | シェル材質 PPSU |
| メッキ | メッキ - | メッキ - | メッキ - |
| ケーブル直径 | ケーブル直径 2.7～9.5mm | ケーブル直径 2.5～7.5mm | ケーブル直径 モジュール選択に依存 |
| 芯数 | 芯数 2～34 | 芯数 4～22 | 芯数 5～144 |
| AWG | AWG 12～32 | AWG 18～32 | AWG 20～32 |
| コンタクトタイプ | コンタクトタイプ 多極、同軸、光ファイバー、流体高電圧、複合、熱電対 | コンタクトタイプ 多極 | コンタクトタイプ 多極 - 同軸 - 光ファイバー - 流体 - ハイブリッド |
| コンタクト種類 | コンタクト種類 はんだ・圧着・基板実装（PCB） | コンタクト種類 Sはんだ・圧着・基板実装（PCB） | コンタクト種類 Sはんだ・圧着・基板実装（PCB） |
| 殺菌 | 殺菌 スチーム/ETO/ガンマ | 殺菌 スチーム/ETO | 殺菌 スチーム/ETO |
| IP保護等級 | IP保護等級 IP50 / IP66 | IP保護等級 IP50 | IP保護等級 IP50 |
| 温度範囲 | 温度範囲 -55℃～170℃ | 温度範囲 -50℃～170℃ | 温度範囲 -50℃～170℃ |
| 嵌合回数 | 嵌合回数 > 1000 | 嵌合回数 > 2000 | 嵌合回数 > 2000 |
REDEL P - Push-Pull
REDEL®Pシリーズは、医療分野を念頭に置いて、屋内および保護された環境向けに設計された高品質プラスチック(PEI、PSU)の滅菌可能なコネクタを提供します。複数のキーとカラーコードのオプションにより、誤嵌合を防止します。プッシュプルラッチシステムは、シンプルで素早く、しかも安全で信頼性が高く、頻繁な着脱に対応します。人間工学に基づいたデザインは現場でテストされ、医学的に承認されています。インサート構成(高密度、低電圧、高電圧、同軸、流体、ハイブリッド)の幅広い選択が可能で、使い捨ておよび防水(IP64)モデルも利用できます。
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 2.70 - 3.90 mm
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 4.00 - 5.20 mm
- Plug
- Straight
- Nb of contacts
- 5
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 4.00 - 5.20 mm
- Plug
- Straight
- Nb of contacts
- 8
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 4.00 - 5.20 mm
- Plug
- Straight
- Nb of contacts
- 9
- Termination
- Solder
- Wire Size/AWG
- 34 - 28
- Jacket cable outside diameter [mm]
- 5.30 - 6.50 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 5.30 - 6.50 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 2.70 - 3.90 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 4.00 - 5.20 mm
- Plug
- Straight
- Nb of contacts
- 7
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 4.00 - 5.20 mm
- Plug
- Straight
- Nb of contacts
- 7
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Plug
- Straight
- Nb of contacts
- 8
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Plug
- Straight
- Nb of contacts
- 8
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 2.70 - 3.90 mm
- Plug
- Straight
- Nb of contacts
- 7
- Termination
- Crimp
- Wire Size/AWG
- 26 - 22
- Jacket cable outside diameter [mm]
- 5.30 - 6.50 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Crimp
- Wire Size/AWG
- 20 - 18
- Jacket cable outside diameter [mm]
- 2.70 - 3.90 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Crimp
- Wire Size/AWG
- 20 - 18
- Jacket cable outside diameter [mm]
- 4.00 - 5.20 mm
