3K.93C.Y - SMPTE Hybrid
ハイビジョンTVの規格(SMPTE304)。認証されたシグナルインテグリティを保証する堅牢なハイブリッド光ファイバーコネクタ。
主な機能
- 屋外環境でのデジタルHDTVカメラ(IP68)
- ARIB、SMPTE、EBU規格に準拠
- プッシュプルラッチシステム
- 堅牢な構造
信頼性の高い高品質・高性能相互接続ソリューション
モジュラーおよびカスタムメイドの完全ソリューション
世界各地に専門家を配置し、在庫管理およびケーブルアセンブリを実施
SPECIALTIES
以下のリストを使用して、「特注製品」内の2つの主要シリーズを確認し、特定のニーズに最適なコネクタをご確認ください。
| 概要 | 概要 ハイビジョンTVの規格(SMPTE304)。堅牢なハイブリッド光ファイバーコネクタは、認定された信号の完全性を保証します。 | 概要 00シリーズ:同軸50Ωセルフラッチ式コネクタ、NIM-CAMAC規格の基礎。01シリーズ:最小のセルフラッチ式同軸50Ωコネクタ |
| 嵌合方式 | 嵌合方式 プッシュプル | 嵌合方式 プッシュプル |
| サイズ | サイズ 1サイズø19.5mm(プラグ) | サイズ Φ5.0～Φ6.4mmの2サイズ（プラグ） |
| キーイング | キーイング １アライメントキー | キーイング キー溝なし（同軸） |
| シェル種類 | シェル種類 11種類以上のシェルスタイル | シェル種類 40種類以上のシェルスタイル |
| シェル材質 | シェル材質 ステンレス鋼または真鍮 | シェル材質 真鍮 |
| メッキ | メッキ 真鍮クロームメッキ仕上げ | メッキ ニッケル、クロム、または金 |
| ケーブル直径 | ケーブル直径 8.9～9.5mm | ケーブル直径 1.1～5.5mm |
| 芯数 | 芯数 2FO/2信号/2電源およびグランド | 芯数 同軸50Ω |
| AWG | AWG 14～24 | AWG 26 |
| コンタクトタイプ | コンタクトタイプ 多極・光ファイバー高電圧 | コンタクトタイプ 同軸50Ω |
| コンタクト種類 | コンタクト種類 圧着 | コンタクト種類 はんだ・圧着・基板実装（PCB） |
| データプロトコル | データプロトコル SMPTE304および同等品 | データプロトコル - |
| IP保護等級 | IP保護等級 IP68 | IP保護等級 IP50/ハーメチックソケット |
| 温度範囲 | 温度範囲 -40℃～80℃ | 温度範囲 -55℃～260℃ |
| 嵌合回数 | 嵌合回数 > 20000 | 嵌合回数 00 > 5000 / 01 > 1000 |
3K.93C.Y - SMPTE Hybrid
3K.93Cおよび3K.93C.Yシリーズは、屋外環境(IP68)でのHDTVアプリケーション(SMPTE/ARIB/EBU標準)用のハイブリッド電気-光ファイバーコネクタを提供します。プッシュプルラッチシステムを特徴とするこれらの人間工学に基づいた堅牢なコネクタは、ARIB、SMPTE、およびEBU規格に準拠しています。低電圧、高電圧、光ファイバーを含む複合インサート構成が利用可能で、それぞれがEMCシールドのために360°対策がされています
- Socket / Receptacle
- Free
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Plug
- Fixed
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Socket / Receptacle
- Fixed Panel Rear Mounted
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm

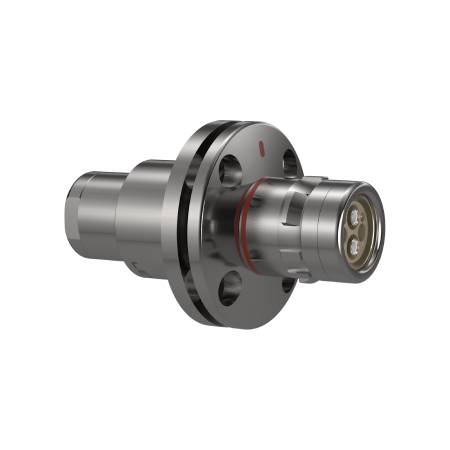

- Socket / Receptacle
- Fixed Panel Rear Mounted
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Plug
- Fixed
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Socket / Receptacle
- Free
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Socket / Receptacle
- Free
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 6
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 8.90 - 9.50 mm
