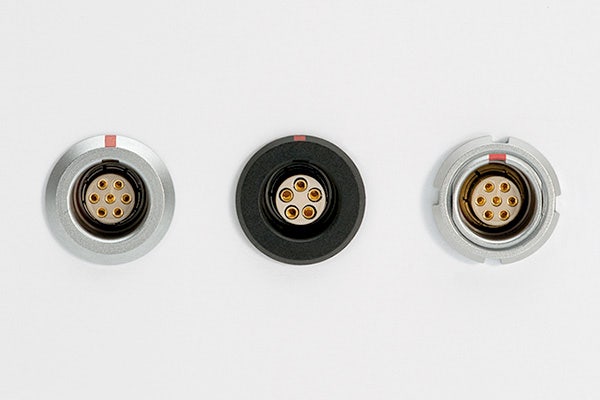

00 - NIM-CAMAC
LEMO50Ω小型同軸コネクタ
主な機能
- 小型丸型コネクタ
- 屋内/保護された環境(IP50)
- プッシュプルラッチシステム
- 同軸コンタクト構成
信頼性の高い高品質・高性能相互接続ソリューション
モジュラーおよびカスタムメイドの完全ソリューション
世界各地に専門家を配置し、在庫管理およびケーブルアセンブリを実施
形と材料
- 使用環境
- 屋内/保護環境向けの金属およびプラスチック製高品質小型丸型コネクタ(IP50)
- ラッチングシステム
- プッシュプルラッチシステムにより、簡単、迅速でありながら安全で信頼性の高頻度な挿抜が可能になります。
- 構造
- 現場で実証済みの堅牢でコンパクトな構造
- 人間工学
- ローレットパターンによる人間工学に基づいたデザイン
- 寸法と型式
- エルボプラグ、防水モデル、真空密モデルなど、さまざまな寸法と型式
電気構成
- インサート構成
- 同軸コンタクト構成の豊富な選択肢
- シールド保護
- 360°EMC対策
SPECIALTIES
以下のリストを使用して、「特注製品」内の2つの主要シリーズを確認し、特定のニーズに最適なコネクタをご確認ください。
| 概要 | 概要 ハイビジョンTVの規格(SMPTE304)。堅牢なハイブリッド光ファイバーコネクタは、認定された信号の完全性を保証します。 | 概要 00シリーズ:同軸50Ωセルフラッチ式コネクタ、NIM-CAMAC規格の基礎。01シリーズ:最小のセルフラッチ式同軸50Ωコネクタ |
| 嵌合方式 | 嵌合方式 プッシュプル | 嵌合方式 プッシュプル |
| サイズ | サイズ 1サイズø19.5mm(プラグ) | サイズ Φ5.0～Φ6.4mmの2サイズ（プラグ） |
| キーイング | キーイング １アライメントキー | キーイング キー溝なし（同軸） |
| シェル種類 | シェル種類 11種類以上のシェルスタイル | シェル種類 40種類以上のシェルスタイル |
| シェル材質 | シェル材質 ステンレス鋼または真鍮 | シェル材質 真鍮 |
| メッキ | メッキ 真鍮クロームメッキ仕上げ | メッキ ニッケル、クロム、または金 |
| ケーブル直径 | ケーブル直径 8.9～9.5mm | ケーブル直径 1.1～5.5mm |
| 芯数 | 芯数 2FO/2信号/2電源およびグランド | 芯数 同軸50Ω |
| AWG | AWG 14～24 | AWG 26 |
| コンタクトタイプ | コンタクトタイプ 多極・光ファイバー高電圧 | コンタクトタイプ 同軸50Ω |
| コンタクト種類 | コンタクト種類 圧着 | コンタクト種類 はんだ・圧着・基板実装（PCB） |
| データプロトコル | データプロトコル SMPTE304および同等品 | データプロトコル - |
| IP保護等級 | IP保護等級 IP68 | IP保護等級 IP50/ハーメチックソケット |
| 温度範囲 | 温度範囲 -40℃～80℃ | 温度範囲 -55℃～260℃ |
| 嵌合回数 | 嵌合回数 > 20000 | 嵌合回数 00 > 5000 / 01 > 1000 |

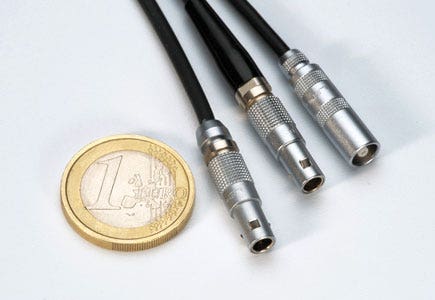

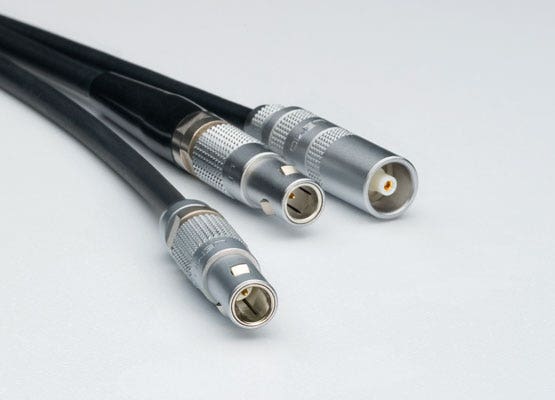

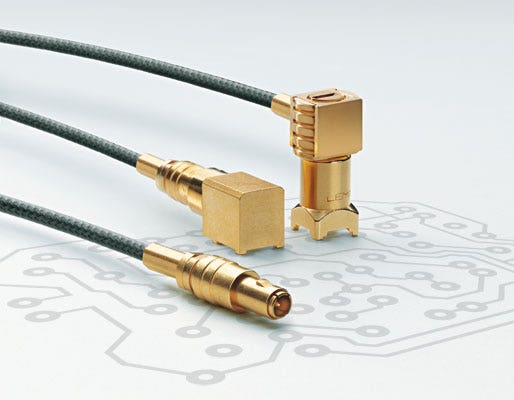

00 - NIM-CAMAC
00および01シリーズは、NIM-CAMAC規格を満たす同軸コンタクトの豊富な構成を提供します。屋内および保護された環境(IP50)向けに設計されたプッシュプルラッチシステムは、効率的で信頼性が高く、安全です。人間工学に基づいたローレットパターンは、あらゆる寸法と型式に見られます(エルボプラグ、防水および真空気密)。00および01シリーズは、試験・測定、半導体製造装置での使用、放送(オーディオ/ビデオ)、医療、防衛、航空宇宙分野などの幅広い用途に適しています。

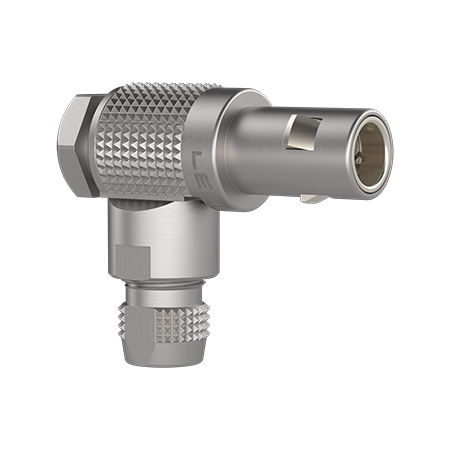

- Plug
- Elbow
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 3.10 - 4.00 mm
- Contacts
- 1 Coax (50 Ohm)
Special
- Plug
- Straight
- Termination
- Crimp
- Jacket cable outside diameter [mm]
- 2.30 - 2.70 mm
- Contacts
- 1 Coax (50 Ohm)
Special
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 3.00 - 3.60 mm
- Contacts
- 1 Coax (50 Ohm)
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 3.00 - 3.60 mm
- Contacts
- 1 Coax (50 Ohm)
Special
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 1.10 - 1.40 mm
- Contacts
- 1 Coax (50 Ohm)
Standard
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 1.80 - 2.20 mm
- Contacts
- 1 Coax (50 Ohm)
Standard
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 2.80 - 3.10 mm
- Contacts
- 1 Coax (50 Ohm)
Standard
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 2.80 - 3.10 mm
- Contacts
- 1 Coax (50 Ohm)
Standard
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 1.10 - 1.40 mm
- Contacts
- 1 Coax (50 Ohm)
Standard
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 1.10 - 1.40 mm
- Contacts
- 1 Coax (50 Ohm)
Standard
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 2.80 - 3.10 mm
- Contacts
- 1 Coax (50 Ohm)
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 2.80 - 3.10 mm
- Contacts
- 1 Coax (50 Ohm)
Standard
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 2.80 - 3.10 mm
- Contacts
- 1 Coax (50 Ohm)
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 2.30 - 2.70 mm
- Contacts
- 1 Coax (50 Ohm)
Standard
- Plug
- Straight
- Termination
- Solder
- Jacket cable outside diameter [mm]
- 1.80 - 2.20 mm
- Contacts
- 1 Coax (50 Ohm)
Standard
