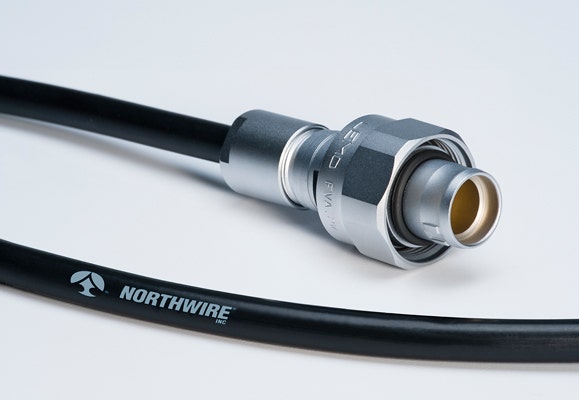

W - Underwater
专为苛刻的海洋和水下应用设计的高水压螺纹锁定连接器
主要功能
- 螺纹锁定
- 高静水压环境（5至30巴）
- 定位销系统
可靠的高质量和高性能互连解决方案
模块化和定制的完整解决方案
遍布全球的本地专家、库存管理和电缆组装服务
表格和材料
- 环境
- 适用于高静水压环境的金属高品质圆形连接器（例如水下）
- 锁定系统
- 螺纹锁定系统，可实现简单/快速而安全可靠的频繁连接和断开
- 定位销系统
- 定位销系统支持高密度针芯配置，提供多个键位选项以防止误插
- 构造
- 久经考验的坚固而紧凑的结构，抵抗极端条件（例如浸入盐水中）
- 人体工程学
- 符合人体工程学的设计
- 尺寸和型号
- 各种尺寸和型号，包括微型和真空密封型号
电气配置
- 针芯配置
- 大量针芯配置可供选择，包括高密度多芯、同轴、三轴、光纤、流体和热电偶针芯，以及混装配置。
- 屏蔽
- 提供全方位（360°）的屏蔽，确保完整的电磁兼容（EMC）屏蔽。
适用应用
SUPREME (极端环境)
请使用下表比较 SUPREME 连接器系列中的 3 个主要系列，并确定最适合您特定要求的连接器。
| 描述 | 描述 在核热室等高度受控的环境中发挥完美性能 | 描述 耐水压螺纹锁紧连接器，专为要求苛刻的海洋和水下应用而设计 | 描述 采用高级材料的单芯高压连接器 |
| 锁定方式 | 锁定方式 远程机械手操作插拔自锁 | 锁定方式 螺纹连接 | 锁定方式 插拔自锁 |
| 尺寸 | 尺寸 4种尺寸，直径从ø 22.0到ø 45.0 mm（插头） | 尺寸 6种尺寸，直径从ø 17.2到ø 50.0 mm（插头） | 尺寸 3种尺寸，直径从ø 13.0到ø 47.0 mm（插头） |
| 定位销 | 定位销 2种定位销 | 定位销 4种定位销 | 定位销 无定位销（单芯） |
| 外壳类型 | 外壳类型 特殊外壳设计 | 外壳类型 超过 9 种外壳样式 | 外壳类型 超过19 种外壳样式 |
| 外壳材料 | 外壳材料 不锈钢 | 外壳材料 不锈钢或黄铜 | 外壳材料 黄铜 |
| 镀层 | 镀层 - | 镀层 镀铬（黄铜外壳） | 镀层 铬 |
| 适配电缆外径 | 适配电缆外径 6.1到30.0 mm | 适配电缆外径 1到23.5 mm | 适配电缆外径 1.2到31.3 mm |
| 针芯数量 | 针芯数量 2到64 | 针芯数量 1到64 | 针芯数量 1 |
| AWG | AWG 8到32 | AWG 8到32 | AWG 2到21 |
| 针芯类型 | 针芯类型 多芯 • 同轴 | 针芯类型 多芯 • 同轴 • 光纤•流体 | 针芯类型 高电压 |
| 针芯加工方式 | 针芯加工方式 焊接/压接 | 针芯加工方式 焊接 / 压接 / 印制电路板（PCB） | 针芯加工方式 焊接 |
| 测试电压 | 测试电压 最高 5 kV 直流 | 测试电压 最高 5 kV 直流 | 测试电压 最高 50 kV 直流 |
| 防水等级 | 防水等级 IP66 | 防水等级 IP68，30bars耐压 | 防水等级 IP50 |
| 温度范围 | 温度范围 -40°C到 160° | 温度范围 -20°C到 200°C | 温度范围 -55°C到 230°C |
| 插拔次数 | 插拔次数 > 5000 | 插拔次数 > 1000 | 插拔次数 > 1000 |
W - Underwater
W系列专为高静水压环境设计，例如水下应用，最深可达300米（5至60巴，取决于插座尺寸）。W系列采用螺纹锁定，久经考验，适用于极端条件，如长时间浸入盐水中。多键位设计可实现高密度针芯，防止误插。W系列连接器适用于测试与测量应用，以及石油和天然气、核能、化工、海洋和航空航天等行业。该系列提供丰富的配置、各种尺寸和型号，以及电磁兼容（EMC）屏蔽。
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 6
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 6
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 3.60 - 4.00 mm
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 6.10 - 6.50 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 6.10 - 6.50 mm
- Socket / Receptacle
- Free
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 5.10 - 5.50 mm
- Socket / Receptacle
- Free
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 6.60 - 7.00 mm
- Socket / Receptacle
- Free
- Nb of contacts
- 6
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 7.10 - 7.50 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 6.60 - 7.00 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 5.10 - 5.50 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 3.10 - 3.50 mm
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 6.10 - 6.50 mm
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 6.10 - 6.50 mm
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 4.10 - 4.50 mm
- Plug
- Straight
- Nb of contacts
- 6
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 8.60 - 9.00 mm
