N - Nuclear Stainless Steel
- 远程操作不锈钢
- 耐化学和辐射
- 符合核质量标准
- 带有定位销的插拔自锁系统
- 适用于极端环境
描述 | 描述 在核热室等高度受控的环境中发挥完美性能 | 描述 耐水压螺纹锁紧连接器,专为要求苛刻的海洋和水下应用而设计 | 描述 采用高级材料的单芯高压连接器 |
锁定方式 | 锁定方式 远程机械手操作插拔自锁 | 锁定方式 螺纹连接 | 锁定方式 插拔自锁 |
尺寸 | 尺寸 4种尺寸,直径从ø 22.0到ø 45.0 mm(插头) | 尺寸 6种尺寸,直径从ø 17.2到ø 50.0 mm(插头) | 尺寸 3种尺寸,直径从ø 13.0到ø 47.0 mm(插头) |
定位销 | 定位销 2种定位销 | 定位销 4种定位销 | 定位销 无定位销(单芯) |
外壳类型 | 外壳类型 特殊外壳设计 | 外壳类型 超过 9 种外壳样式 | 外壳类型 超过19 种外壳样式 |
外壳材料 | 外壳材料 不锈钢 | 外壳材料 不锈钢或黄铜 | 外壳材料 黄铜 |
镀层 | 镀层 - | 镀层 镀铬(黄铜外壳) | 镀层 铬 |
适配电缆外径 | 适配电缆外径 6.1到30.0 mm | 适配电缆外径 1到23.5 mm | 适配电缆外径 1.2到31.3 mm |
针芯数量 | 针芯数量 2到64 | 针芯数量 1到64 | 针芯数量 1 |
AWG | AWG 8到32 | AWG 8到32 | AWG 2到21 |
针芯类型 | 针芯类型 多芯 • 同轴 | 针芯类型 多芯 • 同轴 • 光纤•流体 | 针芯类型 高电压 |
针芯加工方式 | 针芯加工方式 焊接/压接 | 针芯加工方式 焊接 / 压接 / 印制电路板(PCB) | 针芯加工方式 焊接 |
测试电压 | 测试电压 最高 5 kV 直流 | 测试电压 最高 5 kV 直流 | 测试电压 最高 50 kV 直流 |
防水等级 | 防水等级 IP66 | 防水等级 IP68,30bars耐压 | 防水等级 IP50 |
温度范围 | 温度范围 -40°C到 160° | 温度范围 -20°C到 200°C | 温度范围 -55°C到 230°C |
插拔次数 | 插拔次数 > 5000 | 插拔次数 > 1000 | 插拔次数 > 1000 |

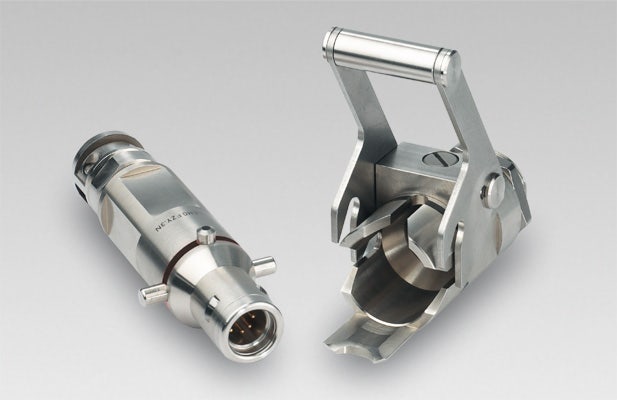

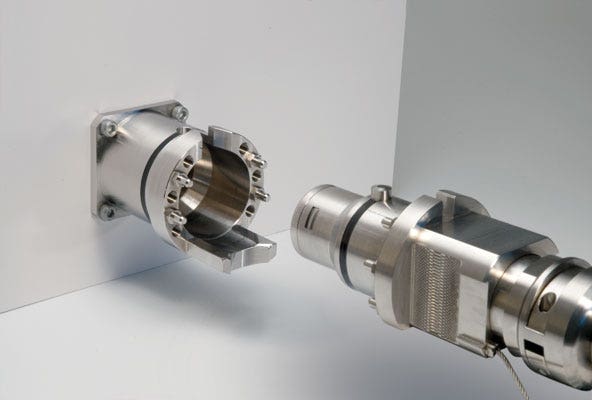

N系列提供远程操作的插拔自锁连接器,适用于在极端环境中操作。完全符合核质量标准,这些不锈钢连接器具有耐化学和辐射的特性。插拔自锁系统带有长键位,实现了快速而安全的连接,对冲击和振动有很高的抵抗力,即使在频繁连接/断开的情况下也可靠。选项范围包括不同尺寸、弯头插头、防水和真空密封型号,高密度多芯、同轴、三轴、光纤、流体和热电偶针芯以及混装配置都可供选择。
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 10
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Jacket cable outside diameter [mm]
- 8.60 - 9.00 mm
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 18
- Termination
- Crimp
- Wire Size/AWG
- 24 - 20
- Jacket cable outside diameter [mm]
- 10.10 - 11.00 mm
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 18 - 10
- Nb of contacts
- 8
- Termination
- Solder
- Wire Size/AWG
- 28 - 20
- Nb of contacts
- 30
- Termination
- Solder
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 20
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 3
- Termination
- Solder
- Wire Size/AWG
- 22 - 14
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 18 - 10
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 18 - 10
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 7
- Termination
- Solder
- Wire Size/AWG
- 24 - 16
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 5
- Termination
- Solder
- Wire Size/AWG
- 24 - 16
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 5
- Termination
- Solder
- Wire Size/AWG
- 24 - 16
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 14
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 26
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Socket / Receptacle
- Fixed Panel Front Mounted
- Nb of contacts
- 3
- Termination
- Solder
- Wire Size/AWG
- 22 - 14
