E - Outdoor Stepped Insert
雷莫的原装插拔自锁方案，用于室外环境
主要功能
- 室外/暴露环境（IP68）
- 插拔自锁
- 7种尺寸
- 阶梯定位针芯
- S系列同款阶梯定位
可靠的高质量和高性能互连解决方案
模块化和定制的完整解决方案
遍布全球的本地专家、库存管理和电缆组装服务
表格和材料
- 环境
- 用于户外/暴露环境的金属高质量圆形连接器系列（IP68）
- 插拔自锁系统
- 插拔自锁系统，实现简单/快速而安全可靠的频繁连接和断开
- 定位销系统
- 阶梯定位针芯设计，对准简便，可盲插
- 构造
- 久经考验的坚固而紧凑的设计
- 人体工程学
- 采用“巧克力设计”，符合人体工程学
- 尺寸和型号
- 包括弯头插头、防水和真空密封型在内的多种尺寸和型号
电气配置
- 针芯配置
- 大量针芯配置可供选择，包括高密度多芯、高功率电压、同轴、三轴和热电偶针芯以及混装配置。
- 屏蔽
- 提供全方位（360°）的屏蔽，确保完整的电磁兼容（EMC）屏蔽。
ORIGINALS (常用）
请使用下表比较 "ORIGINALS "连接器系列中的 5 个主要系列，并选择最适合您具体要求的连接器。
| 描述 | 描述 雷莫首创插拔自锁解决方案，适用于室内 | 描述 雷莫首创插拔自锁解决方案，适用于室外 | 描述 雷莫首创插拔自锁解决方案，适用于室外，小尺寸 | 描述 雷莫首创插拔自锁解决方案，符合人体工学 | 描述 雷莫首创插拔自锁室外解决方案，符合人体工学 |
| 锁定方式 | 锁定方式 插拔自锁 | 锁定方式 插拔自锁 | 锁定方式 插拔自锁 | 锁定方式 插拔自锁 | 锁定方式 插拔自锁 |
| 尺寸 | 尺寸 8种尺寸，从 ø 6.4 到 ø 35.0 mm（插头） | 尺寸 6种尺寸，从 ø 11.0 到 ø 38.0 mm（插头） | 尺寸 5种尺寸，从 ø 7.0 到 ø 18.8 mm（插头） | 尺寸 8种尺寸，从 ø 6.4 到 ø 46.0 mm（插头） | 尺寸 7种尺寸，从 ø 11.0 到 ø 47.0 mm（插头） |
| 定位销 | 定位销 13种定位销选择 | 定位销 9种定位销选择 | 定位销 5种定位销选择 | 定位销 1种（阶梯定位） | 定位销 1种（阶梯定位） |
| 外壳类型 | 外壳类型 超过60种外壳样式 | 外壳类型 超过28种外壳样式 | 外壳类型 超过14种外壳样式 | 外壳类型 超过50种外壳样式 | 外壳类型 超过22种外壳样式 |
| 外壳材质 | 外壳材质 黄铜 | 外壳材质 黄铜 | 外壳材质 黄铜 | 外壳材质 黄铜 | 外壳材质 黄铜 |
| 镀层 | 镀层 铬 | 镀层 铬 | 镀层 铬 | 镀层 铬 | 镀层 铬 |
| 适配线缆外径范围 | 适配线缆外径范围 1.4 到 25 mm | 适配线缆外径范围 1.0 到 23.5 mm | 适配线缆外径范围 2.4 到 15 mm | 适配线缆外径范围 1.3 到 30 mm | 适配线缆外径范围 1.0 到 30 mm |
| 针芯数 | 针芯数 2到64 | 针芯数 2到64 | 针芯数 2 到 32 | 针芯数 1 到 106 | 针芯数 1 到 106 |
| AWG | AWG 8到32 | AWG 8 到 32 | AWG 12 到 32 | AWG 0 到 32 | AWG 0 到 32 |
| 针芯类型 | 针芯类型 多芯 • 同轴 • 光纤 • 流体 高电压 • 混装 • 热电偶 | 针芯类型 多芯 • 同轴 • 光纤 • 流体 高电压 • 混装 • 热电偶 | 针芯类型 多芯 • 同轴 • 光纤 • 流体 高电压 • 混装 • 热电偶 | 针芯类型 单芯 • 多芯 • 同轴 • 光纤 • 流体 • 混装 • 热电偶 | 针芯类型 单芯 • 多芯 • 同轴 • 光纤 • 流体 • 混装 • 热电偶 |
| 针芯加工方式 | 针芯加工方式 焊接 / 压接 / 印制电路板（PCB） | 针芯加工方式 接 / 压接 / 印制电路板（PCB） | 针芯加工方式 焊接 / 压接 / 印制电路板（PCB） | 针芯加工方式 焊接 / 压接 / 印制电路板（PCB） | 针芯加工方式 焊接 / 压接 / 印制电路板（PCB） |
| 数据协议 | 数据协议 USB 2.0 / USB 3.1 / 以太网 Cat6a | 数据协议 USB 2.0 / USB 3.1 / 以太网 Cat6a | 数据协议 USB 2.0 / USB 3.1 / 以太网 Cat6a | 数据协议 - | 数据协议 - |
| 防水等级 | 防水等级 IP50 / 密封插座 | 防水等级 IP68 / 密封插座 | 防水等级 IP68 / 密封插座 | 防水等级 IP50 / 密封插座 | 防水等级 IP68 / 密封插座 |
| 温度范围 | 温度范围 -55°C 到 250°C | 温度范围 -55°C 到 200°C | 温度范围 -55°C 到 200°C | 温度范围 -55°C 到 250°C | 温度范围 -55°C 到 200°C |
| 插拔次数 | 插拔次数 > 5000 | 插拔次数 > 5000 | 插拔次数 > 3000 | 插拔次数 > 5000 | 插拔次数 > 5000 |
E - Outdoor Stepped Insert

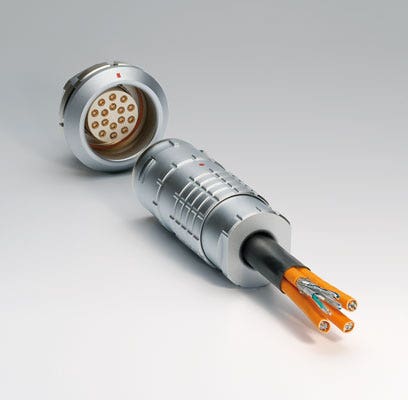

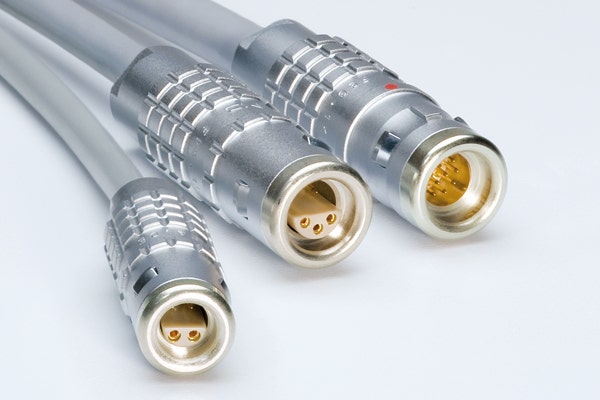

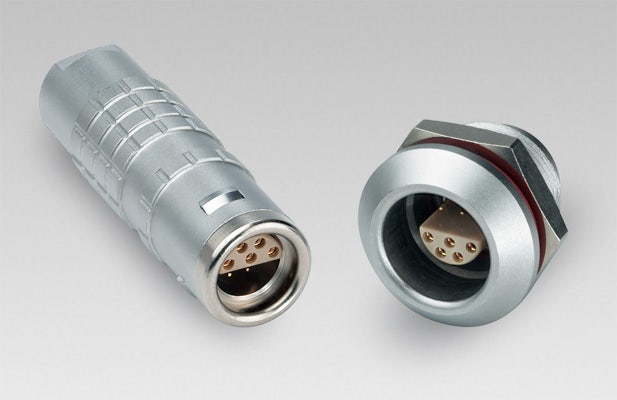

E系列适用于苛刻的环境，是原版人体工程学插拔自锁系统的防水版本（IP68）。阶梯定位针芯便于对准并支持盲插。与S系列配件兼容，E系列在不同尺寸和型号中提供了同样丰富的选择，包括高密度多芯、高电压、高功率、同轴、三轴、热电偶针芯和混装配置。
- Socket / Receptacle
- Fixed Panel Rear Mounted
- Nb of contacts
- 18
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 2.60 - 22.60 mm
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 4.10 - 4.50 mm
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 2.60 - 3.00 mm
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 2.10 - 2.50 mm
- Plug
- Straight
- Nb of contacts
- 4
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 1.60 - 2.00 mm
- Plug
- Straight
- Nb of contacts
- 3
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 3.60 - 4.00 mm
- Plug
- Straight
- Nb of contacts
- 3
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 2.60 - 3.00 mm
- Plug
- Straight
- Nb of contacts
- 3
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 2.10 - 2.50 mm
- Plug
- Straight
- Nb of contacts
- 3
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 1.30 - 1.50 mm
- Plug
- Straight
- Nb of contacts
- 3
- Termination
- Solder
- Wire Size/AWG
- 32 - 24
- Jacket cable outside diameter [mm]
- 1.00 - 1.20 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 4.60 - 5.00 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 3.10 - 3.50 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 2.60 - 3.00 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 2.10 - 2.50 mm
- Plug
- Straight
- Nb of contacts
- 2
- Termination
- Solder
- Wire Size/AWG
- 30 - 22
- Jacket cable outside diameter [mm]
- 1.30 - 1.50 mm
